矢量网络分析仪
系列概览
USB矢量网络分析仪

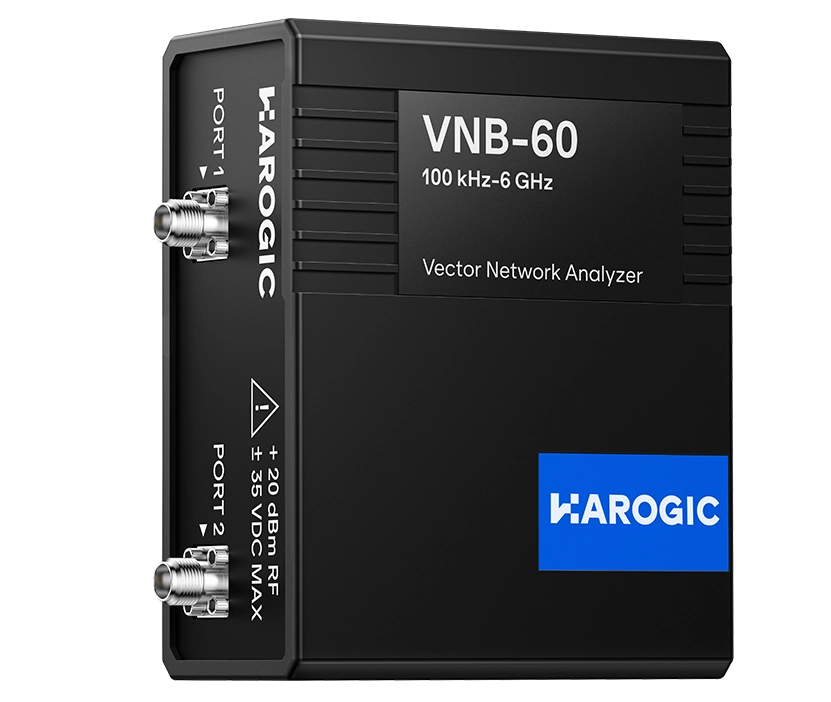

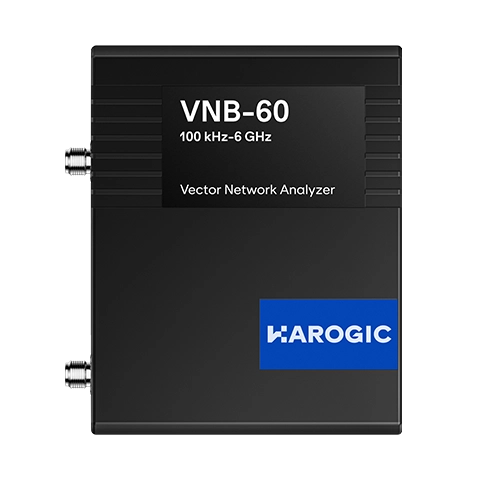

海得逻捷VNB-60 是一款覆盖 100 kHz–6 GHz 的双端口 USB 矢量网络分析仪，支持 S11/S12/S21/S22 全 S 参数测量。它采用高性能定向耦合器，有效方向性 ≥40 dB，动态范围 100–120 dB（典型值），中频带宽 15 Hz–75 kHz，扫描速度最快 150 μs/点（75 kHz IFBW）。RF 端口为 50 Ω SMA(F)，输出功率 -40 dBm 至 +5 dBm（10 MHz–6 GHz）；支持手动与电子校准，可搭配 ECB-60 电子校准件和稳幅稳相电缆。配合 VNStudio 软件实现扫描配置、校准、Smith 圆图/驻波比/相位显示及 CSV/S2P 导出，适用于滤波器、放大器、线缆、天线等射频器件的网络参数测试。
手持式矢量网络分析仪

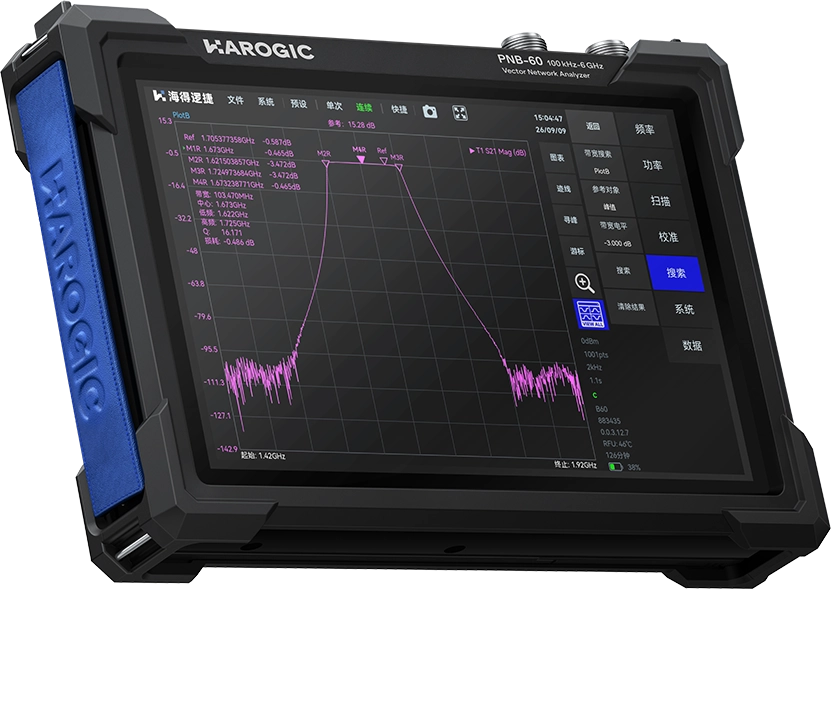

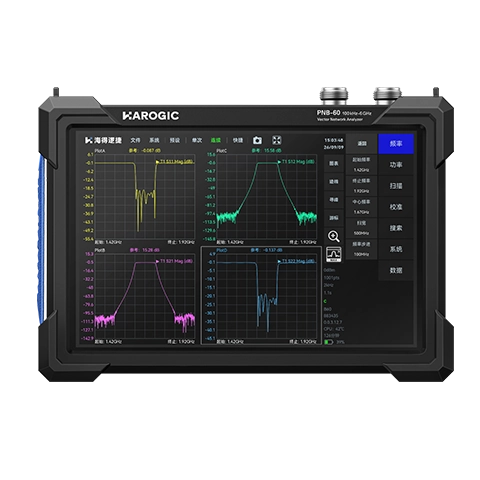

海得逻捷 PNB-60 手持式矢量网络分析仪，频率覆盖 100 kHz–6 GHz，采用双端口 S 参数测量架构，兼顾高性能与便携性。设备搭载高性能定向耦合器，有效方向性 ≥40 dB；结合专业接收机设计，动态范围可达 100 dB–120 dB，典型迹线噪声 ≤0.003 dBrms，支持 S11、S12、S21、S22 完整 S 参数测量。整机重量仅 1.4 kg，配备 10.1 英寸高清多点触控屏，提供流畅的交互体验；5 小时典型续航并支持移动电源供电，让实验室研发、外场安装与现场维护都能轻松部署。配合 ECB-60 电子校准件、稳幅稳相电缆及 VNStudio 软件，还可组成完整测试方案，并支持 SCPI 指令与 LAN 远程控制，为射频器件测试带来更高效、更可靠的便携选择。
USB
矢量网络分析仪
产品
对比
