VNB-60 和PNB-60采用高性能定向耦合器，有效方向性 ≥40 dB；结合专业接收机设计，不同频段动态范围达到 100 dB 至 120 dB（典型值）。输出功率覆盖 -40 dBm 至 +5 dBm（10 MHz–6 GHz），迹线噪声 ≤0.001 dBrms，中频带宽 15 Hz–75 kHz，扫描速度可达150 μs/点（中频带宽 75 kHz）。双端口架构支持 S11、S12、S21、S22 四项 S 参数测量，并可显示幅度、线性幅度、相位、展开相位、实部、虚部、驻波比及 Smith 圆图等多种参数形式。

在便携性方面，VNB-60 整机尺寸约 86 mm × 70 mm × 36 mm，重量 ≤246 g，采用 USB Type-C 接口完成数据与供电，支持 SCPI 指令，便于集成到自动化测试系统。配合 VNStudio 应用软件，设备提供模块化交互界面，将菜单栏、测量显示区、图表设置区、参数设置区与状态信息栏直观排布，带来与台式矢量网络分析仪一致的交互体验。

VNStudio 支持线性频率、对数频率、功率及连续波等扫描方式，可设置 IF 带宽、扫描点数、平均次数和驻留时间；内置多种典型器件测量场景，并支持带宽搜索与 XdB 搜索。校准方面，VNB-60 支持单端口/双端口网络参数校准，以及手动校准与电子校准，校准数据可保存并重新加载。测量结果可导出为 CSV 或双端口 S2P 文件，便于后续分析与数据管理。

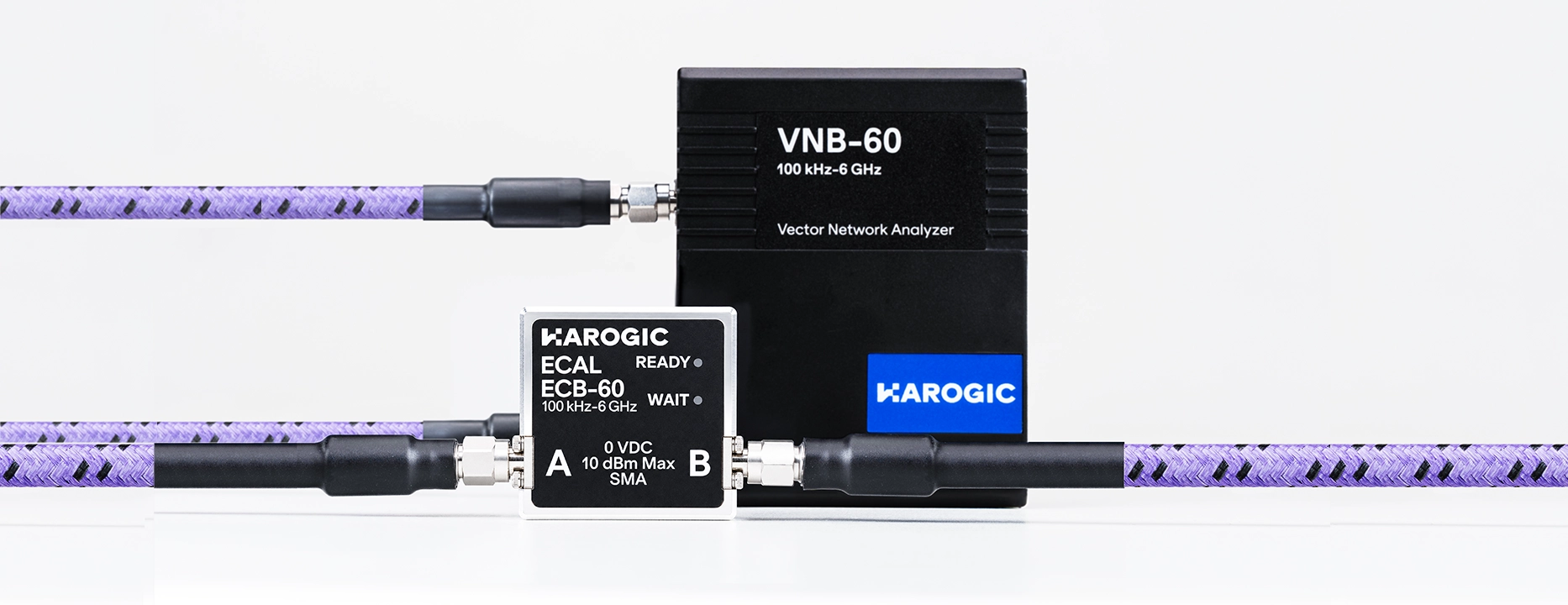

为构建完整测试解决方案，VNB-60 可搭配 ECB-60 电子校准件及经过验证的幅度相位稳定电缆。ECB-60 在显著简化校准操作的同时，保持与机械校准件相当的校准精度；稳幅稳相电缆则可避免低质量电缆引入的测量误差。套件版本包含 VNB-60 主机、ECB-60 电子校准件、匹配负载、USB 线、SMA 双阴直通件、铠装稳幅稳相电缆及扳手套件。

VNB-60软件兼容 Windows以及Linux系统。其紧凑设计、专业级 S 参数测量能力和经济性，使其适用于射频器件研发、产线测试、现场维护及教学实验等多种场景。

HAROGIC海得逻捷表示，VNB-60的推出旨在让矢量网络分析仪从实验室台式设备进一步走向便携化、普及化，为工程师提供更易用、更经济、更灵活的S参数测试选择。
