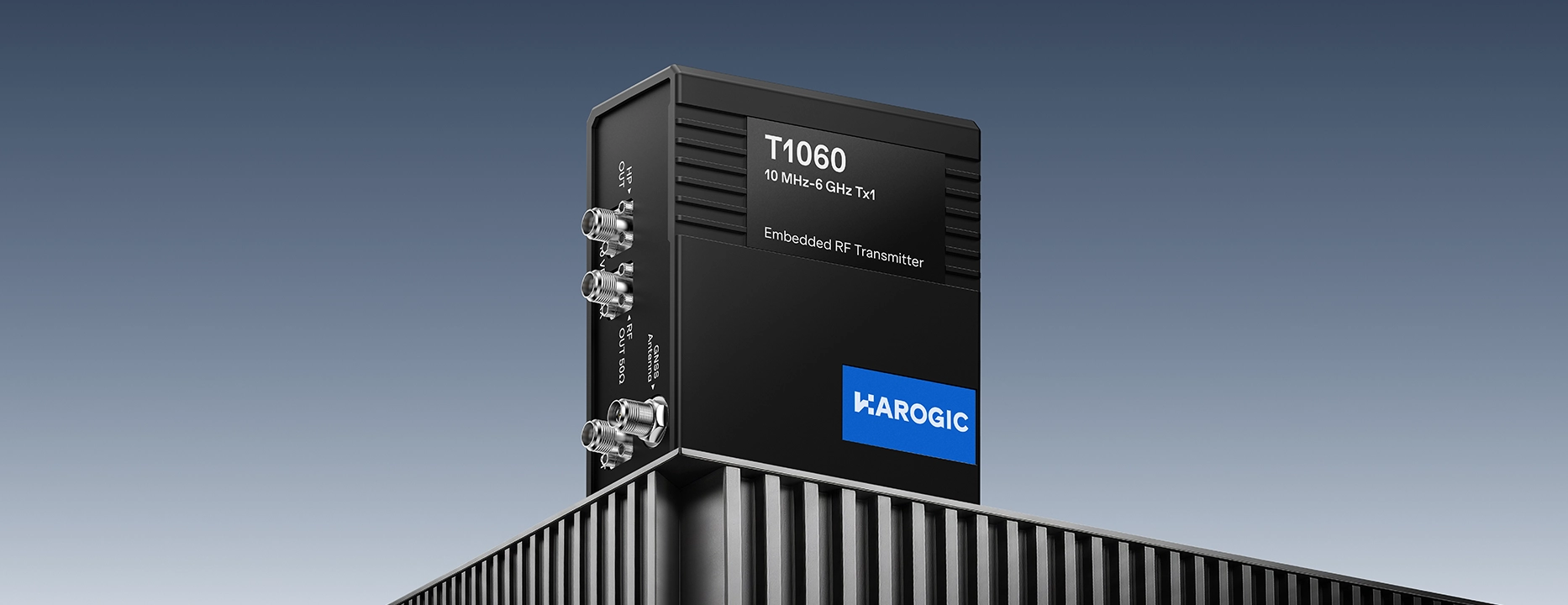

图 1 T1060：把射频生成、嵌入式计算与网络控制集成于紧凑节点

从波形生成到现场部署，一台设备完成

T1060整机尺寸仅为86×77×36 mm，重量281g，在紧凑机身内，产品同时集成射频发射链路、FPGA 与 DAC、波形存储与回放、嵌入式主机、时钟同步和系统接口。

外部客户端可通过 1 GbE 下发参数、波形与任务，也可由内置 Raspberry Pi 5 在设备端执行波形管理、存储、回放与控制逻辑。任务能够更加靠近端侧运行，减少对远端上位机持续在线的依赖。

• 宽频、低相噪射频输出

T1060覆盖 10 MHz–6 GHz；在典型测试条件下，1 GHz载波、10 kHz频偏相位噪声低至 −124 dBc/Hz，为高质量射频激励与场景复现提供稳定射频基础。

• 宽动态输出与纯净频谱

T1060标配最大输出功率随频段为7到14 dBm，最小输出功率为 ≤ −100 dBm，可选配最大输出功率为 ≥25 dBm的中功率版本。

在0 dBm输出下，典型谐波≤ -50 dBc，幅度精度保持在2 dB。兼顾输出功率、幅度控制与频谱纯净度，满足从接收灵敏度测试到系统级射频激励等不同任务需求。

• FPGA板载内存播放与连续流并行

T1060 配备16 bit DAC，支持最高125 MS/s IQ采样率。

• 最高 100 MHz 信号带宽的FPGA板载内存波形回放，128 MB波形缓存，可容纳最多约32 M个复数IQ采样点。

• 最高 50 MHz 带宽从嵌入式主机树莓派5的eMMC上连续流式 IQ 播放。

高带宽内存回放适合复现瞬态、脉冲和复杂宽带信号，连续流式播放则便于执行长时间、动态更新的波形生成任务。

• 嵌入式计算与灵活部署

内置 Raspberry Pi 5，配置四核2.4 GHz处理器、4 GB内存和32 GB eMMC，用户既可通过 Windows 或 Linux 上位机远程控制设备，也可将波形、脚本和应用部署在设备端独立运行，在网络远程控制与本地自主执行之间灵活选择。

• 统一、开放的开发路径

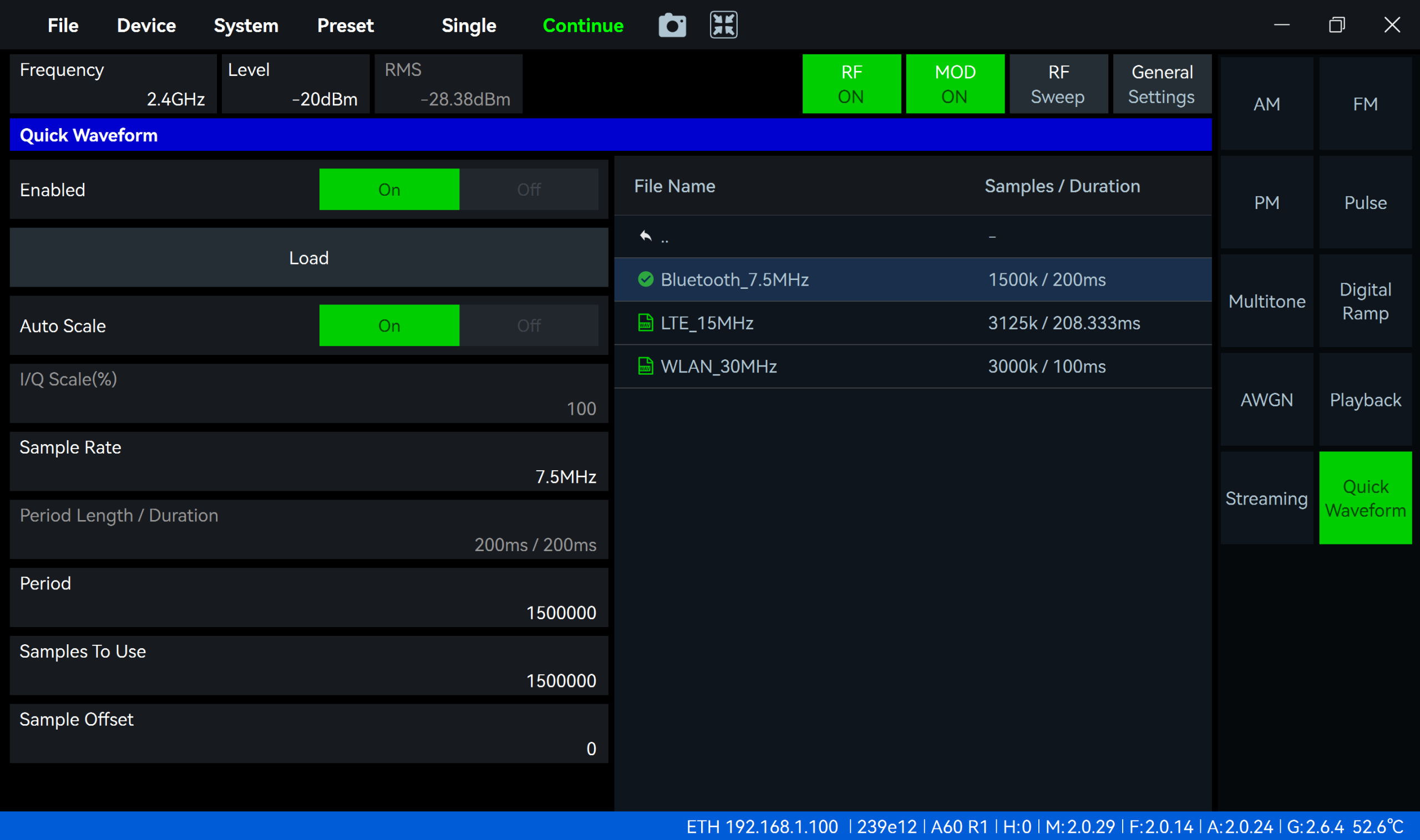

用户可通过配套 SGStudio 软件完成设备配置、功能验证、调制信号生成和自定义波形回放。SGStudio 内置多种模拟与数字调制波形功能，并可通过选件进一步扩展，帮助用户快速完成首次信号生成与设备验证。

基于统一 API，T1060 可接入 C/C++、C#、Python、MATLAB、Qt、LabVIEW 和 GNU Radio 等开发环境，并支持 Windows 与 Linux 操作系统。用户可以复用既有算法、脚本与自动化测试资产，无需重新构建完整的设备控制体系。

• 面向系统的接口与形态

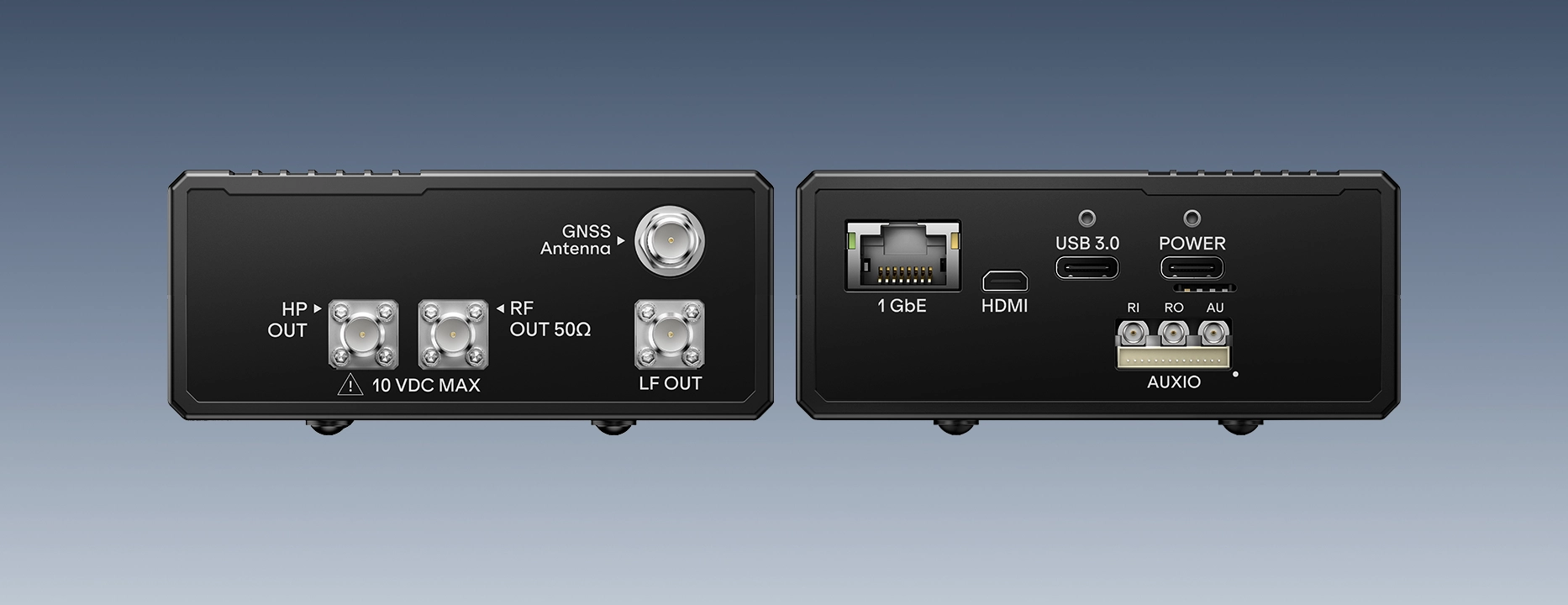

T1060 提供 1 GbE、参考时钟、AUXIO 等系统接口，为固定安装、移动测试、远程部署和 OEM 系统集成预留扩展空间。

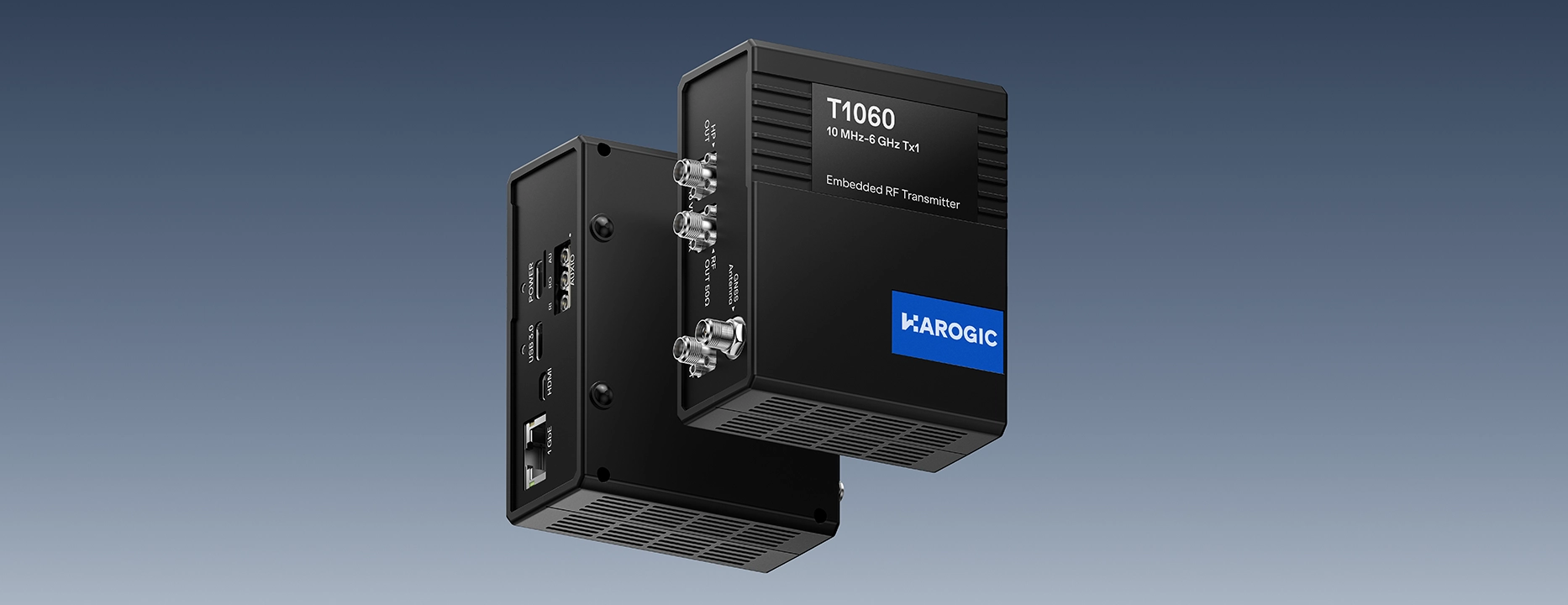

图 2 紧凑机身集成射频端、嵌入式主机与系统接口

让设备成为可远程、可编程的现场节点

T1060 的控制路径从上位机经 1 GbE 进入设备端嵌入式主机，波形与控制任务再经 FPGA、DAC 和射频链路送达 RF OUT。

这种架构既保留了网络化管理与远程自动化能力，也允许任务、波形和控制逻辑直接在边缘端执行。即使外部网络暂时中断，预先部署在边缘设备端的任务仍可按照设定逻辑运行。

与传统由外部计算机、射频板卡、电源、时钟和定制控制模块构成的分散式方案相比，T1060 将关键能力整合为经过系统化设计的完整节点，有助于减少：

• 外部计算机与配套硬件数量；

• 射频、时钟、供电和控制接口的二次开发；

• 从验证平台迁移到部署平台时的软件重构；

• 批量复制过程中的配置差异与集成风险。

用户可以在开发、验证、部署和批量复制阶段使用同一套设备、接口和控制逻辑，让原型验证环境与最终应用环境尽可能保持一致。

从快速验证到开放开发

对于需要快速完成信号发射的用户，SGStudio 提供基本参数设置、内置波形生成和自定义波形回放功能，可直接完成载波、调制信号和 IQ 波形的配置与播放。

对于需要构建自定义系统的团队，T1060 可通过统一 API 开发自定义应用。用户可以在上位机中调用设备，也可以将 C/C++、Python 等应用部署至设备端运行。

依托 Raspberry Pi OS、成熟的 Linux 驱动与开发工具，以及广泛的 Raspberry Pi 开源生态，开发者能够调用网络、数据库、Web 服务、Docker、GNU Radio 和算法框架等现有资源，将射频发射能力嵌入更完整的应用系统。

在开发阶段形成的波形、脚本和控制逻辑，可进一步部署到设备端执行，从而缩短从原型验证走向现场应用的路径。

面向三类典型任务

1. 自定义波形与回归复现： 用户可导入自行生成或通过接收机记录的 IQ 波形，用于异常问题复现、算法回归、接收机测试和设备联调。通过保存相同的参数设置，可以在不同时间和不同测试环境中重复生成一致的射频激励，提高测试结果的可重复性。

2. 无线场景与分布式同步激励： 借助本地计算、参考时钟以及 GNSS 同步能力，T1060 可用于组织多节点射频激励任务，服务于通信、雷达、目标模拟、接收阵列测试和分布式实验。任务与波形可预先存储在不同节点中，再通过网络、触发或统一时间基准进行协调，减少集中式数据传输对网络带宽和控制实时性的影响。

3. 远程无人值守射频发射机： T1060 可将波形和任务保存在设备端侧，通过网络完成参数下发、任务启动和状态回收。产品可部署在远程实验室或者外场测试点，减少人员携带传统台式信号源反复往返的需要。

与 R1000 构建“记录—回放”验证闭环

T1060 可与 HAROGIC R1000 系列嵌入式射频接收机配合使用。在完成射频参数匹配后，可将 R1000 在现场记录的 IQ 数据导入 T1060，在实验室重新发射。由此形成完整的射频验证工作流：

现场记录 → 实验室复现 → 算法回归 → 设备联调

这一工作流帮助研发团队定位问题、验证算法修改并完成版本回归。

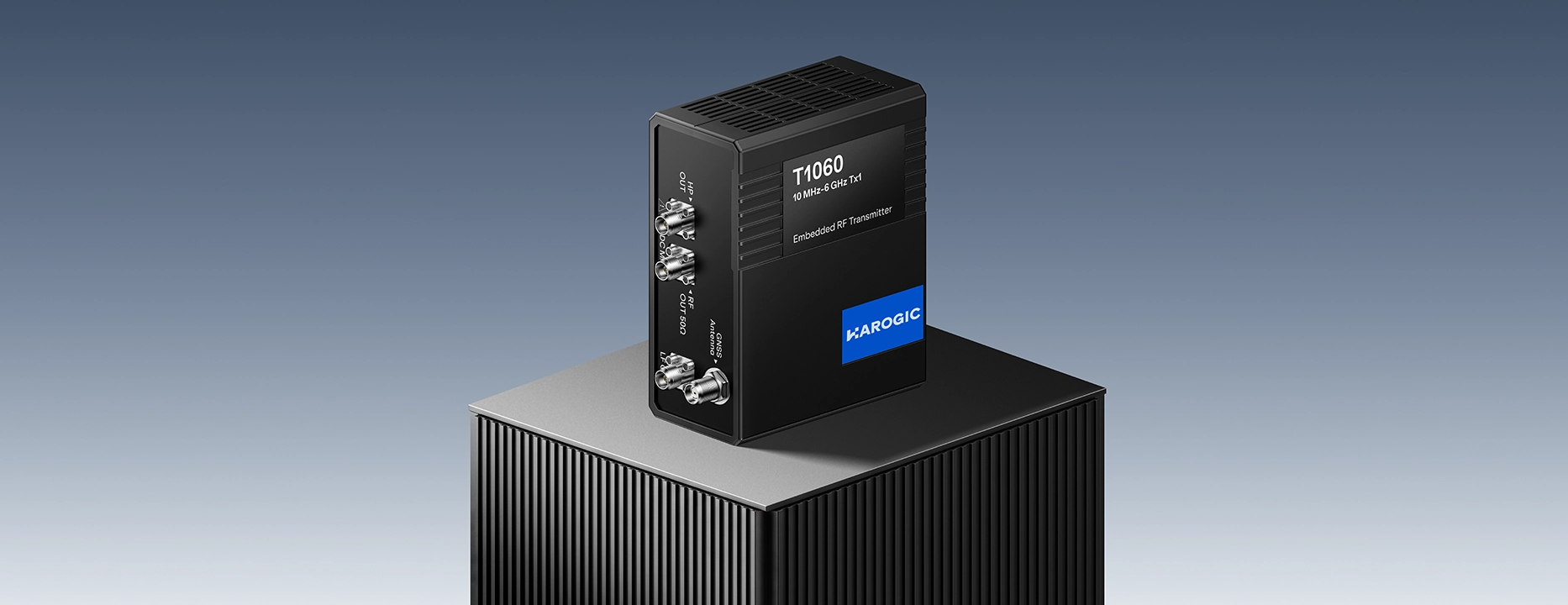

图 3 T1060 嵌入式射频发射机

从单机波形播放到网络化测试节点，T1060 既能以统一接口接入现有软件与自动化流程，也能利用设备侧的强劲边缘算力执行现场任务。

面向批量部署和对长期运行可靠性要求较高的应用，T1060 采用高集成度一体化设计，并针对散热、结构强度、供电和线缆连接进行了系统化设计。
