1 海得逻捷全新SAN系列特性一览

HAROGIC海得逻捷推出全新SAN系列USB频谱仪/接收机。该系列基于二次变频超外差架构，频率范围覆盖9 kHz至4.5/6/9 GHz，分析带宽标配50 MHz，可选配至100 MHz，同时提供 ≥ 1 THz/s的扫描速度（RBW = 250 kHz），主要特点包括：

1.1 超外差高性能接收机设计

全新SAN系列采用直接采样通道与变频通道的双硬件通路设计。直接采样通道集成抗混叠低通滤波与可变增益放大器，专注于处理低频信号；变频通道则通过二次模拟变频实现，输入预调电路包括多级可旁路低噪声放大器和可调衰减器，内置高达14段的预选滤波器可提供良好的干扰抑制、镜像抑制及中频抑制性能。全新SAN系列射频电路提供的镜像抑制优于95 dB、中频抑制优于95 dB。

信号经过二次变频与高选择性滤波后，既可作为中频模拟信号输出，同时也可进一步通过后端基带子系统进行采样和数字信号处理。

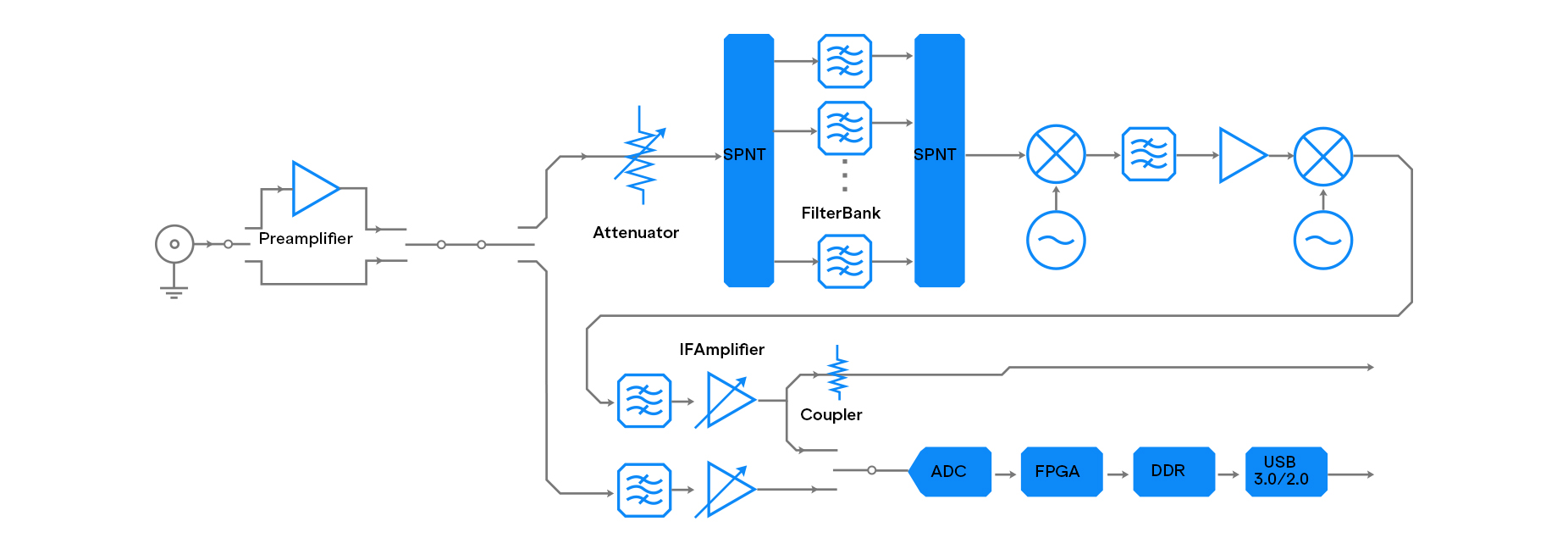

SAN系列USB频谱仪接收机原理图

1.2 臻享纯净频谱

全新SAN系列标配可独立控制的前置放大器，第一级混频前提供高达80 dB的输入级增益调节范围。在放大器开启状态下，1 GHz典型DANL低至-168 dBm/Hz，9 GHz典型DANL低至-167 dBm/Hz，轻松捕捉微弱信号。与此同时，全新SAN系列对相位噪声也进行了深度优化，1 GHz载波，10 kHz频偏相位噪声优于-110 dBc/Hz，相位噪声测量模式下，可达-125 dBc/Hz，达到中端台式频谱仪的相位噪声标准。此外，全新SAN的剩余响应性能也得到了进一步的提升，剩余响应低至-120 dBm，大部分情况下固有杂散低于-80 dBFs，避免了固定的虚假响应干扰频谱观察结果。

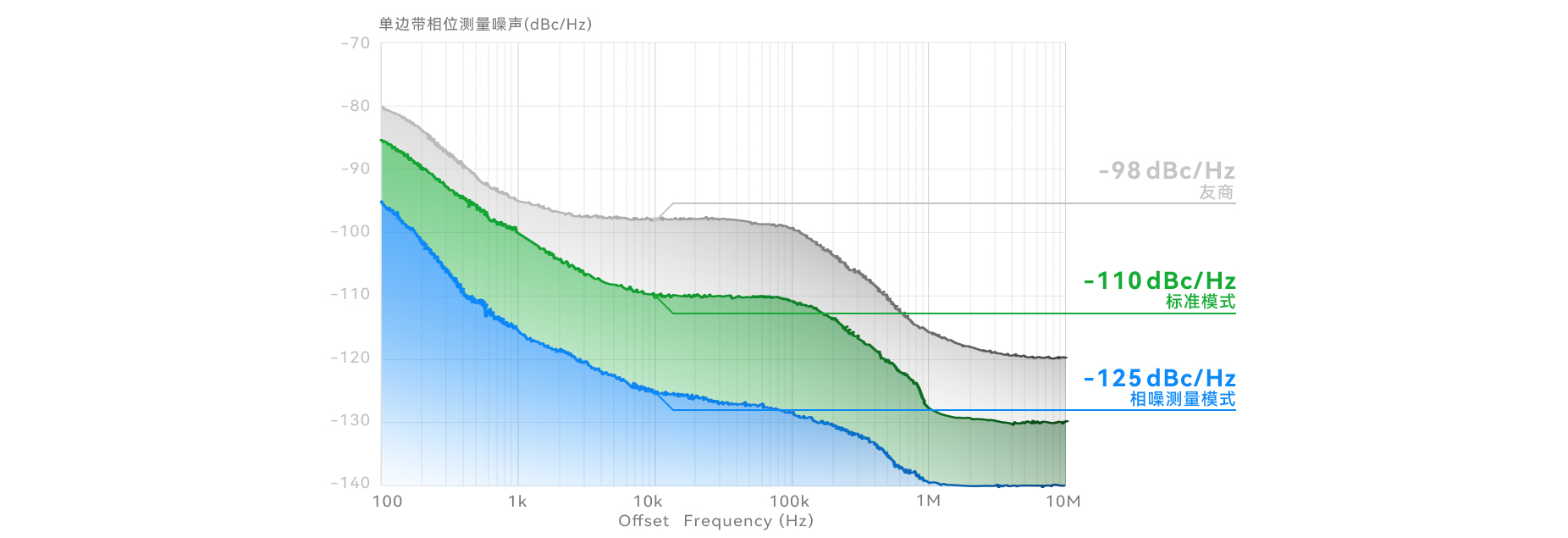

SAN系列相位噪声结果对比图

1.3 万元实时频谱仪新标杆

SAN系列标配实时频谱分析功能，标配50 MHz的实时带宽，并支持100 MHz选配，打破了万元价格范围内缺乏大带宽实时频谱分析仪的局面。内置FPGA支持4k点FFT运算，每秒可完成3万次FFT计算，实现小于1 us的100%截获概率（POI），提供实时频谱分析，确保瞬态信号无处遁形。

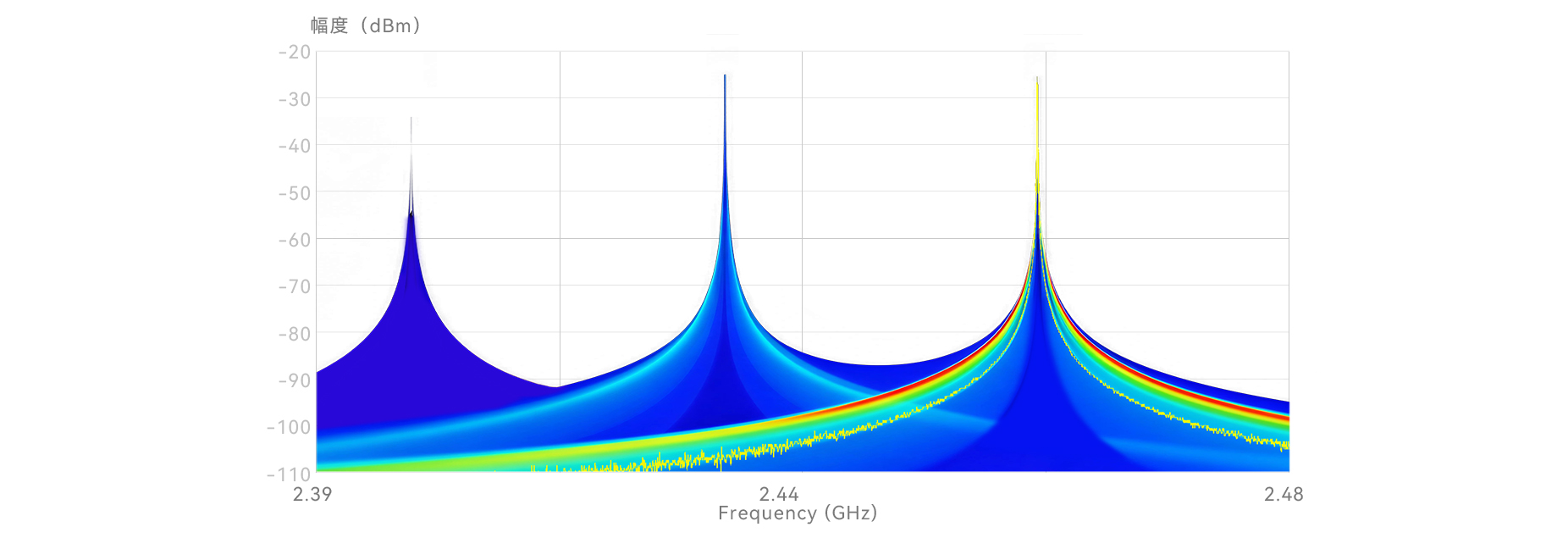

海得逻捷SAStudio4软件实时频谱测量

1.4 标配超多测量功能

SAN系列标配全新SAStudio4频谱分析软件，提供8种主要工作模式：标准频谱分析、IQ流分析、功率检波分析、实时频谱分析、谐波分析、自动相位噪声测量、矢量信号调制分析（选配）、热力地图模式。同时提供信道功率、占用带宽、AM/FM解调、信号追踪、三阶交调信号测量等多种高级测量功能，无需额外购买选件即可满足多种测量需求，提供灵活高效的测量体验。

多种测量模式结果截图

1.5 强大生态，灵活部署

SAN系列USB频谱仪/接收机提供功能丰富的API接口，支持C/C++、Qt、C#、Python、MATLAB、LabVIEW、GNU Radio等多种主流开发语言，适用于多样化的开发需求。接口提供频谱分析、IQ数据流获取、脉冲分析（选配）、基础矢量调制分析（选配）等功能，满足从基础测试到复杂信号分析的多种应用场景。

丰富的API接口

我们为每一位客户提供配套的API编程指南，详尽涵盖函数说明、参数定义与典型应用的完整代码范例，帮助用户快速上手并实现深度二次开发。无论是构建实时监测平台、自动化分析系统，还是将频谱仪接入现有数据处理流程，用户都能依托API高效完成功能开发与应用。

全新SAN系列整机仅重420 g，同时可提供重量仅195 g的内核模块，以进一步提升部署的灵活性，适用于便携频谱测量，频谱监测，无人机监测，信号记录与分析等应用场景。

2 新旧核心指标对比

3 关于海得逻辑

HAROGIC海得逻捷致力于提供射频仪器和射频测量解决方案，产品线包括USB模块、网口型和手持频谱仪，频率高达40 GHz。海得逻捷通过持续的研发创新，在射频微波前端、高速信号处理、测试测量等领域取得进步，不断拓展用户的射频应用边界，为射频测量和嵌入式系统赋能。海得逻捷的客户遍及全球测试测量、射频嵌入式系统和软件定义无线电等行业。
